Magnetprüfadapter

MagHyst® adapter erweitern die Messmöglichkeiten des Systems, indem sie die direkte Prüfung und Charakterisierung magnetischer Materialien in elektromagnetischen Komponenten ermöglichen. Dadurch wird eine zuverlässige Bewertung der Materialqualität gewährleistet, beispielsweise im Wareneingang oder in der Qualitätssicherung.

Neben der Bestimmung von B(H)-Kennlinien unterstützen die Adapter einen konsistenten Vergleich von Materialeigenschaften und tragen dazu bei, eine stabile Performance von Aktoren, Solenoiden und weiteren elektromagnetischen Systemen sicherzustellen.

MagHyst®adapter können in folgenden Ausführungsvarianten zur Verfügung gestellt werden:

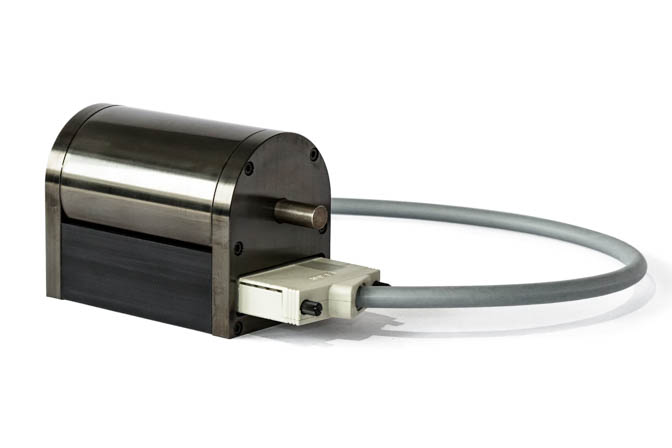

MagHyst® Stabadapter

• Bestimmung der B(H)- Kennlinien
• Stabdurchmesser: 10mm
• Minimale Stablänge: 120mm
• Maximale Aussteuerung: 40kA/m
• Abmessungen: 11 x 7 x 8cm, Gewicht: 2kg

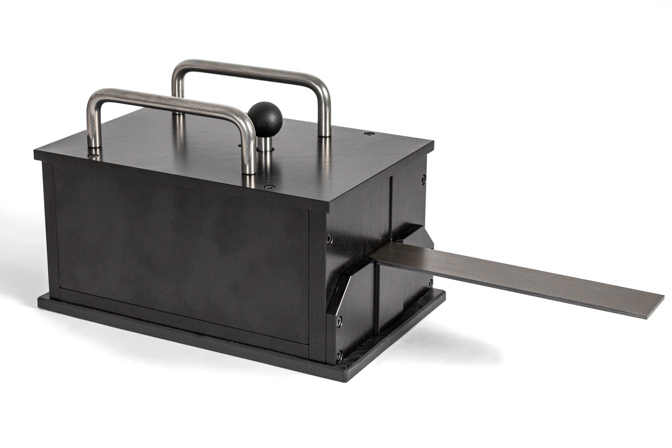

MagHyst® Blechadapter:

• Bestimmung der B(H)- Kennlinien
• Blechbreite: 30mm
• Minimale Blechlänge: 150mm
• Maximale Blechstärke: 3mm
• Maximale Aussteuerung: 20kA/m
• Abmessungen: 20 x 13 x 13cm, Gewicht: 4.3kg

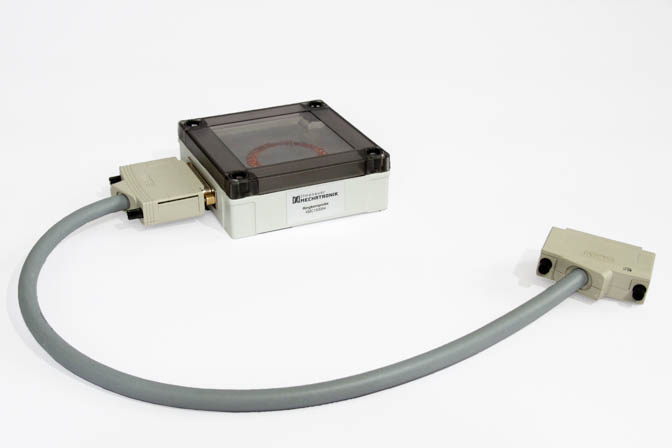

MagHyst® Ringkern:

• Bestimmung der B(H)- Kennlinien
• Außendurchmesser: 50mm
• Innendurchmesser: 40mm
• Höhe: 10mm
• Maximale Aussteuerung: 30kA/m

Materialprüfungen mit MagHyst®adaptern sowie das Bewickeln und Vermessen von Ringkernproben werden auch als Dienstleistung angeboten. Dies unterstützt Unternehmen bei der Validierung von Materialeigenschaften und der Sicherstellung einer gleichbleibend hohen Qualität in der Produktion.

Für weitere Informationen kontaktieren Sie uns gerne.
